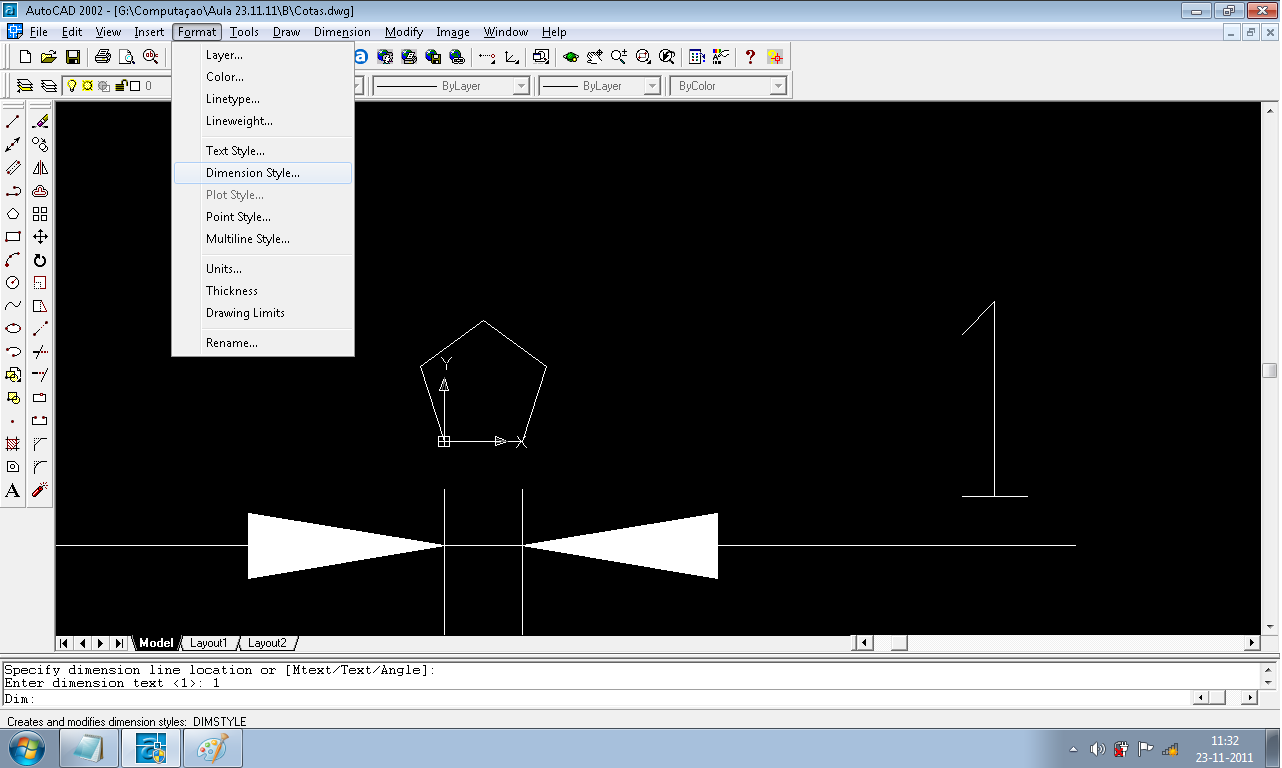

A- continuar o exercício da aula anterior
Para colocar um ângulo
comando "dim" > "angular" > ENTER
Para fazer um círculo que contenha o pentágono com três pontos (em vez de ser com o raio)
comando: "circle" > seleccionar três vértices do pentágono > ENTER
Para mudar a cor do círculo, colocá-lo na mesma layer que o pentágono
Para colocar a indicação do raio
comando: "dim" > "radius" > ENTER
Para colocar uma indicação/legenda vinda do vértice
comando: "dim" > "leader" > seleccionar de onde vem a recta > escrever "vertice_pentagono" > ENTER
Para colocar uma indicação/legenda mas vinda do centro e depois tornando-a curva
1- comando: "dim" > "lead" > escrever "pentagono" > ENTER
2- Para tornar as duas linhas numa só: "pedit" (de "polyline edit") > "join" > seleccionar as duas linhas
3 - "pedit" > seleccionar linha única que criámos > "spline"
4 - escolher o ângulo da curvatura
B- Representação de materiais em cortes - PADRÕES
Antes de tudo, devemos fazer uma nova layer padrões com a cor amarela. Mas vamos começar a trabalhar na layer 0 branca.
Para fazermos vários exemplos diferentes, dividimos um círculo em quatro partes e uilizamos cada quarto de círculo para experimentar uma opção diferente
1- Fazer os eixos x e y no 0 e um círculo de raio 1
comandos: "xl" > "h" > (0,0)
"xl" > "v" > (0,0)
"circle" com 1 de raio
2- Para abrirmos a janela da escolha dos padrões (BOUNDARY HATCH)
comando: "h"
3- Dentro dessa janela, quando clicamos em "Pattern" aparece-nos um conjunto de padrões à nossa escolha. Para esta primeira experiência, escolheremos o "SOLID". Depois de escolhermo o padrão, clicamos em "Pick Points", seleccionamos o primeiro meio círculo que queremos "pintar" e clicamos em OK.
[Pattern > SOLID > OK > Pick Points > seleccionar quarto de círculo > OK]
4- Padrão SOLID
5- fazer novo padrão no outro quarto de círculo
comando: "h" > seleccionar o padrão NET
nas propriedades, colocar o "angle"=45 e o "scale"=0.01
6- padrão NET
7- fazer novo padrão no outro quarto de círculo
comando: "h" > seleccionar o padrão AR-CONC
nas propriedades, colocar o "angle"=0 e o "scale"=0.001
8- padrão AR-CONC
9- Por vezes o Autocad não contém e não nos pode oferecer todos os padrões que nós precisamos Portanto vamos agora construir um padrão "novo" e incluí-lo no nosso último quarto de círculo. Começamos por usar o comando "spline" e fazer uma linha curva
10- Para fazermos várias linhas com a mesma distância entre elas usarmos o comando "offset" > distância pretendida entre cada linha > clicar do lado esquerdo ou direito para ele saber que sentido adoptar nas cópias com distanciamento igual
11- Podemos também usar o comando "co" (de "copy"), por exemplo para por mais linhas entre essas linhas que já fizemos
12- Tendo já feito o padrão, copiamos o quarto de círculo para cima deste
13- Agora vamos retirar todas as partes das linhas que ficam fora da área que nós pretendemos.
Comando: "trim" > seleccionar o quarto de círculo a branco > ir seleccionando cada uma das partes que aparecem fora do quarto de círculo
14- Se alguma das linhas não se encontrar até ao limite, puxamo-la até à linha de contorno, pegando no seu limite e arrastando-o até lá
15- Agora é só colocar o que fizemos no sítio certo. Seleccionamos tudo e utilizamos o comando "move". Seleccionamos o ponto em que queremos pegar, como por exemplo o vértice.
Na última parte da aula começámos o pormenor em Autocad para avaliação.
1- copiar imagem da pasta em que está para o Autocad [copy na pasta > paste no Autocad]
2- no Autocad, fazer um rectângulo, que é onde irá aparecer a imagem que lá colamos
Para vermos as alturas e as diferenças, podemos utilizar o comando "xl" (xline)
Para fazer a conversão em centímetros, utilizar, no comando:
(+ (*x 0.305) (*9 0.024))
